Kurzantwort
Eine gute Vorrichtung legt ein Werkstück eindeutig, wiederholbar und der Funktion entsprechend fest. Sie trennt Positionieren und Spannen: Positionierelemente definieren die Lage; Spannkräfte halten das Werkstück gegen diese Elemente, ohne es unzulässig zu verformen. Zugänglichkeit, Verschmutzung, Verschleiß, Bedienung, Prüfung und sichere Entnahme gehören von Beginn an zum Konzept.
Aufgaben und Prozesszustand klären
Montage-, Bearbeitungs-, Schweiß- und Prüfvorrichtungen haben unterschiedliche Prioritäten. Eine Bearbeitungsvorrichtung muss Prozesskräfte aufnehmen und Werkzeugzugang ermöglichen. Eine Prüfvorrichtung darf den Prüfling nicht in einen künstlich günstigen Zustand zwingen. Eine Schweißvorrichtung muss Wärmeeintrag, Schrumpfung und Entformung nach dem Schweißen berücksichtigen.
Vor der Konzeptwahl werden Bauteilzustand, Bezugsflächen, Prozesskräfte, Genauigkeit, Taktzeit, Varianten, Beladung, Reinigung, Prüfumfang und erwartete Stückzahl definiert. Ebenso wichtig ist die Frage, welche Flächen im jeweiligen Prozessschritt bereits vorhanden und ausreichend genau sind.
Freiheitsgrade systematisch sperren

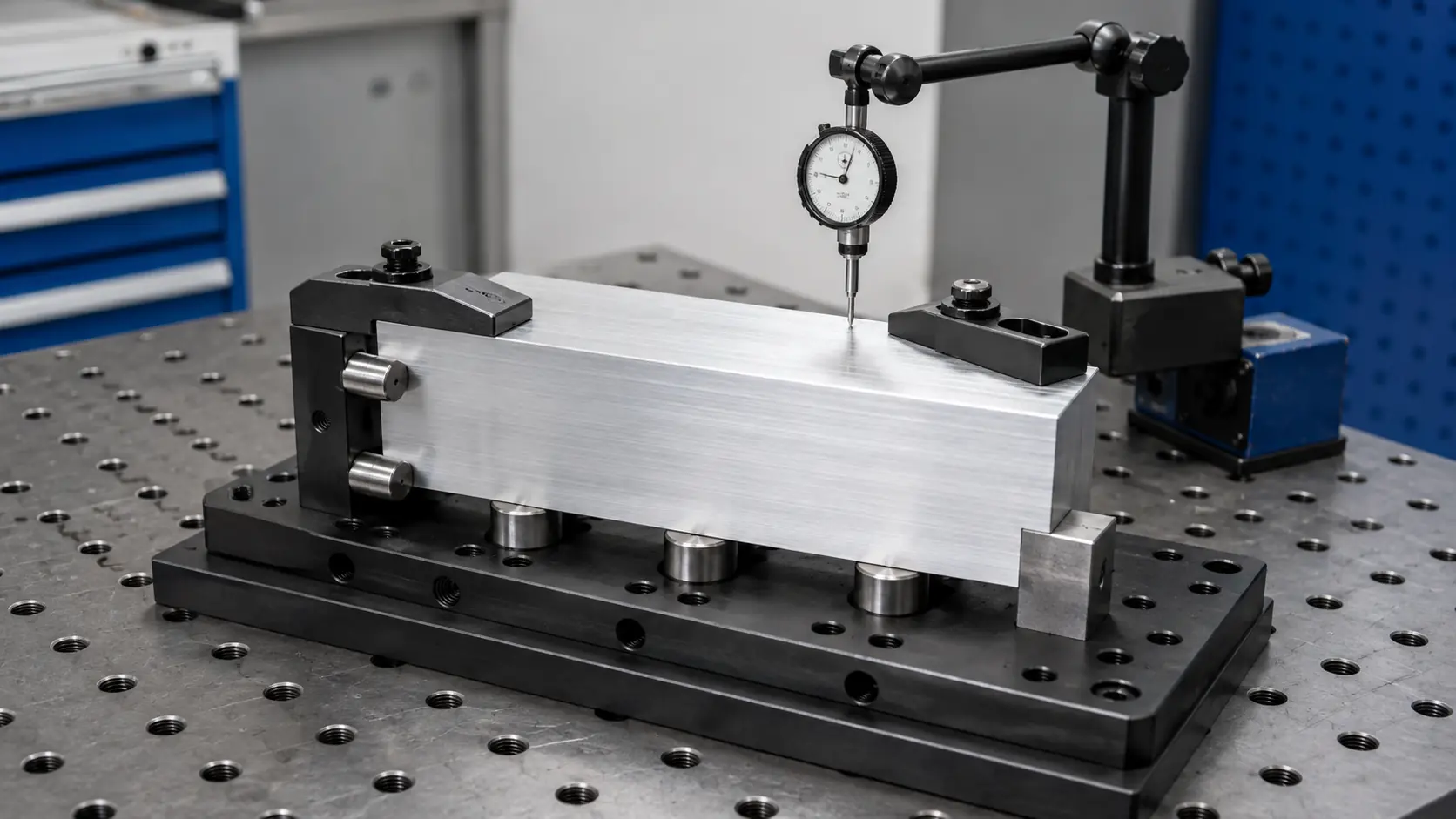

Ein starrer Körper besitzt im Raum sechs Freiheitsgrade: drei Translationen und drei Rotationen. Das 3-2-1-Prinzip ist eine verbreitete Methode, diese Freiheitsgrade mit einer primären, sekundären und tertiären Aufnahme zu beschränken. Drei Auflagepunkte definieren eine Ebene, zwei weitere Elemente eine zweite Orientierung und ein letztes Element die verbleibende Lage.
Das Prinzip ist kein Zwang zu genau sechs sichtbaren Einzelstiften. Entscheidend ist, dass das Werkstück statisch bestimmt und funktional referenziert wird. Flächige Auflagen, Prismen, Zentrierungen oder Kegel können mehrere Freiheitsgrade beeinflussen. Ihre reale Kontaktmechanik muss verstanden werden.
Überbestimmung entsteht, wenn mehr unabhängige Positionierelemente wirken als erforderlich oder wenn Bauteilabweichungen nicht ausweichen können. Dann liegt das Werkstück zufällig auf unterschiedlichen Punkten, klemmt oder verformt sich. Abhilfe schaffen definierte Kontaktpunkte, schwimmende Elemente, Ausgleich, federnde Anstellung oder eine geänderte Bezugssystematik.
Bezüge aus Bauteilfunktion und Prozess ableiten
Die Vorrichtung sollte möglichst dieselben funktionalen Bezüge verwenden wie Zeichnung, Montage und Prüfplanung. Für Rohteile kann jedoch ein eigenes, robustes Fertigungsbezugssystem erforderlich sein. Dann muss die Übertragung auf spätere Funktionsbezüge in der Toleranzkette berücksichtigt werden.
Bezugsstellen werden so gewählt, dass sie sauber, verschleißarm und gut zugänglich sind. Gussgrat, Schweißspritzer, Beschichtungsaufbau oder empfindliche Sichtflächen sind ungeeignete unkontrollierte Kontakte. Austauschbare Auflage- und Anschlagelemente erleichtern Wartung und Wiederherstellung der Vorrichtungsgenauigkeit.
Spannkräfte richtig einleiten
Spannen soll das Werkstück an den Positionierelementen halten, nicht seine Lage neu definieren. Spannkräfte werden möglichst direkt über oder gegen Auflagen eingeleitet. Große Hebelarme zwischen Spannstelle und Auflage biegen dünne oder nachgiebige Bauteile. Seitliche Spannkräfte können ein Werkstück von einem Anschlag wegschieben, wenn die Kraftkomponenten nicht beherrscht sind.
Die erforderliche Spannkraft ergibt sich aus Prozesskräften, Reibung, Hebelarmen, Beschleunigungen und Sicherheitsreserven. Pauschal „so stark wie möglich“ zu spannen ist falsch: Es erhöht Bauteilverformung, Abdrücke, Verschleiß und Bedienrisiko. Hydraulische oder pneumatische Spannungen benötigen eine überwachte Druck- und Endlagenlogik, wenn eine Fehlspannung die Sicherheit oder Qualität beeinträchtigen kann.
Werkzeug-, Mess- und Bedienzugang
Werkzeuge benötigen nicht nur geometrischen Freiraum, sondern auch Zustellweg, Spanraum, Kühlschmierstoffführung und Kollisionsreserve. Messmittel benötigen definierte Antastflächen und Platz für Bedienung oder Sensorik. Schrauben, Klemmen und Wechselteile müssen erreichbar bleiben.
Bei manueller Beladung werden Greifräume, Gewicht, scharfe Kanten, Quetschstellen und eine eindeutige Orientierung betrachtet. Poka-Yoke-Merkmale können eine falsche Lage verhindern. Gleichzeitig muss die Vorrichtung im Fehlerfall lösbar bleiben; eine blockierte oder drucklose Anlage darf das Werkstück nicht unkontrolliert freigeben.
Schmutz, Späne und Verschleiß
Bereits ein einzelner Span unter einer Auflage verändert die Werkstücklage. Auflageflächen werden deshalb klein genug zur Selbstreinigung, aber groß genug für zulässige Flächenpressung ausgeführt. Freiräume, Abstreifer, Ausblasung oder Spülung unterstützen die Reinigung. Sacklöcher und horizontale Taschen, in denen sich Schmutz sammelt, sind zu vermeiden.
Verschleißteile werden austauschbar, gekennzeichnet und einstellbar ausgeführt. Die Vorrichtung erhält ein Prüfkonzept mit Referenznormal, Kalibriermerkmalen oder dokumentierter Vermessung. Nach Kollision, Reparatur oder Wechsel kritischer Elemente ist eine erneute Freigabe erforderlich.
Prüfvorrichtungen und Messunsicherheit
Eine Prüfvorrichtung realisiert das spezifizierte Bezugssystem. Sie darf einen nachgiebigen Prüfling nur mit den festgelegten Kräften aufnehmen. Bei attributiven Lehren sind Gut- und Ausschussgrenzen sowie Verschleiß zu berücksichtigen; bei messenden Vorrichtungen kommen Sensorauflösung, Wiederholbarkeit, Temperatur, Ausrichtung und Auswertelogik hinzu.
Vorrichtungsgenauigkeit und Messmittelgenauigkeit müssen ausreichend besser sein als die zu bewertende Toleranz. Ein starres pauschales Verhältnis ist nicht für jede Messaufgabe gültig; entscheidend ist eine aufgabenbezogene Messunsicherheitsbetrachtung.
Praxis-Checkliste
- Alle sechs Freiheitsgrade sind bewusst und ohne ungewollte Überbestimmung behandelt.
- Positionieren und Spannen sind funktional getrennt.
- Spannkräfte wirken gegen Auflagen und verformen das Bauteil nicht unzulässig.
- Werkzeug, Messmittel, Reinigung und Entnahme sind kollisionsfrei möglich.
- Varianten können nicht verwechselt oder falsch eingelegt werden.
- Bezugs-, Auflage- und Verschleißteile sind zugänglich und austauschbar.
- Fehlerzustände, Energieausfall und sichere Freigabe sind berücksichtigt.
- Vorrichtungsprüfung und Requalifikation sind dokumentiert.
