Fachgerechte Fertigung von Stahl- und Aluminiumblechteilen

Vom Rohblech über Zuschnitt, Umformung und Fügen bis zur geprüften Baugruppe

Fertigungsgrundsatz: Die Qualität eines Blechteils entsteht aus einer beherrschten Prozesskette. Materialidentität, Zuschnittkante, Umformparameter, Prozessreihenfolge, Fügeverzug, Oberflächenzustand und Prüfung müssen aufeinander abgestimmt und bei kritischen Merkmalen nachvollziehbar dokumentiert sein.

Mit Fertigungs- oder Prozesskette ist die geplante Reihenfolge aller Arbeitsschritte vom Rohblech bis zum geprüften Bauteil gemeint. Dieser Beitrag beschreibt die fachgerechte Durchführung typischer Fertigungsschritte bei geschnittenen, abgekanteten und gefügten Stahl- und Aluminiumblechteilen. Die konstruktive Auslegung, Dimensionierung und Zeichnungsvorgaben behandelt der zugehörige erste Fachbeitrag.

1. Arbeitsvorbereitung und Prozessplanung

1. Zeichnung, 3D-Modell, Stückliste und Spezifikationen auf Widersprüche, fehlende Bezüge und unrealistische beziehungsweise prozesskritische Toleranzen prüfen.
2. Werkstoff, Lieferzustand, Dicke, Oberfläche, Walzrichtung und gegebenenfalls Zeugnisanforderung eindeutig in Stückliste, Arbeitsplan und Fertigungsauftrag übernehmen.
3. Zuschnittverfahren, Nestingorientierung, Gratseite, Sichtseite und Einstechpunkte festlegen.
4. Biegewerkzeug, V-Öffnung, Stempelgeometrie, Sollradius, Hinteranschlag und kollisionsfreie Biegefolge planen.
5. Reihenfolge für Entgraten, Biegen, Einpressen, Schweißen, spanende Endbearbeitung, Reinigen und Beschichten festlegen.
6. Prüfmerkmale, Messmittel, Erstmusterumfang, Prüfhäufigkeit und Reaktionsplan bei Abweichungen definieren.
7. Bei kritischen Merkmalen festlegen, welche Änderungen an Material, Werkzeugen, Prozessgasen, Schweißzusätzen oder Oberflächenprozessen eine erneute Freigabe erfordern.

Praxisregel: Ein Arbeitsschritt darf den nachfolgenden Prozess nicht unnötig erschweren. Pass- und Funktionsflächen werden beispielsweise häufig erst nach verzugsintensivem Schweißen endbearbeitet; Einpressbefestiger müssen dagegen gesetzt werden, solange der erforderliche Werkzeugzugang vorhanden ist.

2. Wareneingang, Lagerung und Materialidentität

• Werkstoffbezeichnung, Legierung, Lieferzustand, Abmessung, Charge und gegebenenfalls Abnahmeprüfzeugnis mit Bestellung und Fertigungsauftrag abgleichen.
• Blechdicke an geeigneten Stellen prüfen. Dickentoleranzen beeinflussen unter anderem Steckpassungen, Abwicklung, Einpressprozesse und erforderliche Biegekraft.
• Walzrichtung und Sichtseite kennzeichnen, bevor Schutzfolie, Zuschnitt oder Zwischenbearbeitung die Orientierung unkenntlich machen.
• Aluminium trocken und sauber sowie getrennt von Stahlspänen und eisenhaltigen Bearbeitungsrückständen lagern. Fremdpartikel können Oberflächen beschädigen und bei Feuchteeinwirkung lokale beziehungsweise galvanisch begünstigte Korrosion verursachen.
• Nichtrostende Stähle mit geeigneten, dafür vorgesehenen Anschlagmitteln, Bürsten und Schleifmitteln bearbeiten, um Fremdeisenkontamination zu vermeiden.
• Schutzfolien auf Alterung sowie Laser-, Biege- und Beschichtungseignung prüfen. Ungeeignete Folien können verbrennen, Falten bilden oder Kleberückstände hinterlassen.
• Bei rückverfolgbarkeitspflichtigen Bauteilen sicherstellen, dass Werkstoffcharge und Bauteilidentität auch nach dem Zuschnitt eindeutig erhalten bleiben.

3. Zuschnittverfahren fachgerecht auswählen und beherrschen

Verfahren	Prozessvorteile	Typische Qualitätsrisiken
Faser-/CO₂-Laser	Hohe Konturfreiheit, kleiner Schnittspalt, hohe Automatisierbarkeit und Produktivität.	Riefen, Grat, Oxid- oder Wiedererstarrungsschicht (Recast Layer), Einstechmarken, thermisch beeinflusste Randzone; bei Aluminium zusätzlich Reflexions- und Prozessstabilitätsthemen.
Stanzen / Nibbeln	Hohe Serienleistung; Prägungen und einfache Umformungen können integriert werden.	Werkzeuggrat, Werkzeugverschleiß, Mindeststeg, Verzug und sichtbare Nibbelmarken.
Tafelscheren / Scherschneiden	Schnell und wirtschaftlich für gerade Schnitte.	Glattschnitt- und Bruchzone, Grat, Winkelabweichung und möglicher Blechverzug.
Wasserstrahlschneiden	Keine thermisch beeinflusste Randzone; breite Werkstoffpalette.	Konizität, Riefen, Strahlvorlauf, Feuchte beziehungsweise Strahlmittelreste und geringere Schnittgeschwindigkeit.
Fräsen	Definierte Kantenradien und Fasen, Taschen, Passflächen und hohe geometrische Flexibilität.	Spannung dünner Bleche, Schwingungen, Aufbauschneide, Grat, längere Bearbeitungszeit und höherer Materialverlust.

4. Laserschneiden von Stahl

Beim Laserschneiden bestimmen Strahlleistung, Fokuslage, Düse, Düsenabstand, Vorschubgeschwindigkeit und Prozessgas die Schnittqualität. Beim Sauerstoffschneiden unterstützt die Oxidationsreaktion den Trennprozess; dabei entsteht jedoch eine oxidierte Schnittkante, die abhängig vom nachfolgenden Beschichtungs-, Kleb- oder Schweißprozess entfernt beziehungsweise entsprechend vorbehandelt werden muss. Stickstoffschneiden liefert weitgehend oxidfreie Kanten, erfordert jedoch typischerweise einen deutlich höheren Gasvolumenstrom.

• Einstechpunkte nicht an hoch belasteten, funktionskritischen oder sichtbaren Kanten platzieren.
• Schnittspalt und mögliche Konturabweichungen bei Passungen berücksichtigen und bei engen Toleranzen durch Probeteile beziehungsweise Prozessfähigkeitsnachweis absichern.
• Gratursachen möglichst prozessseitig korrigieren, statt systematische Prozessfehler ausschließlich durch nachträgliches Schleifen zu kompensieren.
• Bei härtbaren oder höherkohlenstoffhaltigen Stählen mögliche Randaufhärtung und Rissanfälligkeit bewerten; maßgebend sind Werkstoff, Kohlenstoffäquivalent, Schnittenergie und Wärmezyklus.
• Für tragende oder ermüdungsbeanspruchte Teile erforderliche Schnittqualität und Nacharbeit in Abhängigkeit von Funktion und Beanspruchung spezifizieren und prüfen.

Normhinweis: Für die geometrische Qualität thermischer Schnitte kann DIN EN ISO 9013 in der jeweils aktuellen Ausgabe herangezogen werden. Die zulässige Qualitätsklasse ist aus Funktion, Beanspruchung und nachfolgenden Prozessen abzuleiten.

5. Laserschneiden von Aluminium – besondere Anforderungen

Aluminium besitzt eine hohe Wärmeleitfähigkeit und – insbesondere bei metallisch blanken Oberflächen und größeren Laserwellenlängen – eine hohe optische Reflexion. Moderne Faserlaser können viele Aluminiumlegierungen aufgrund ihrer kürzeren Wellenlänge dennoch sehr produktiv bearbeiten. Prozessstabilität und Kantenqualität reagieren jedoch empfindlich auf Legierung, Lieferzustand, Oberfläche, Dicke, Fokuslage, Gasreinheit und Düsenführung. Die Schnittkante kann Rauheit, Oxid- beziehungsweise Wiedererstarrungsreste, anhaftende Schmelze, Grat und eine schmale thermisch beeinflusste Zone aufweisen.

Aluminium erfährt beim Laserschneiden keine martensitische Härtung wie Stahl. Bei ausscheidungshärtbaren Legierungen kann der lokale Temperatur-Zeit-Verlauf jedoch den Wärmebehandlungszustand und damit lokale Eigenschaften beeinflussen. Für Risse beim anschließenden Biegen sind häufig Kerben der Schnittstruktur, Wiedererstarrungs- oder Oxidreste, Gratlage, Walzrichtung und die geringe Duktilität harter Lieferzustände maßgebend.

Kritische Biegekante: Liegt eine Laserschnittkante auf der stark gedehnten Biegeaußenseite, ist sie vollständig zu entgraten. Bei hoher Beanspruchung kann zusätzlich eine spanende Nachbearbeitung, Glättung oder definierte Verrundung erforderlich sein. Die Eignung ist bei kritischen Anwendungen durch einen seriennahen Biegeversuch am tatsächlichen Materiallos abzusichern.

6. Fräsen von Aluminiumblech

Fräsen vermeidet eine thermisch beeinflusste Randzone und erlaubt definierte Kantenradien, Fasen, Taschen und Passflächen. Dünne Bleche sind jedoch schwingungs- und verzugsempfindlich. Eine vollflächige und saubere Auflage, Vakuumspannung oder eine geeignete mechanische Spannung sowie scharfe, für Aluminium geeignete Werkzeuge sind entscheidend.

• Werkzeuge mit geeigneter Schneidengeometrie und ausreichendem Spanraum verwenden; Aufbauschneide vermeiden.
• Späne sicher abführen. Wiederholtes Überfahren oder festgesetzte Späne verschlechtern die Oberfläche und können die Schneide beschädigen.
• Spannkräfte nicht punktuell in dünne, frei liegende Blechfelder einleiten.
• Ein- und Austrittsmarken nicht in Bereichen hoher zyklischer Beanspruchung oder erhöhter Kerbempfindlichkeit platzieren.
• Nach dem Fräsen Grat, Rattermarken, Kantenradius und funktionskritische Maße prüfen; „gefräst“ bedeutet nicht automatisch fehlerfrei.
• Bei Halbzeugen mit relevanten Eigenspannungen die Bearbeitungsreihenfolge sowie einen möglichst symmetrischen Materialabtrag planen, um Verzug zu minimieren.

7. Entgraten und Kantenbearbeitung

Grat ist nicht nur ein Sicherheits- und Montageproblem. Auf der Zugseite einer Biegung oder unter wechselnder Belastung kann eine scharfe beziehungsweise kerbwirksame Schnittkante die Rissinitiierung begünstigen. Ziel ist ein definierter Kantenzustand ohne unkontrolliert hohen Materialabtrag und ohne unerwünschte Verrundung funktionskritischer Passkanten.

Verfahren	Geeignet für	Zu beachten
Bürsten / Schleifen	Flächiges Entgraten einfacher Konturen.	Kantenverrundung und Oberflächenbild kontrollieren; getrennte Bearbeitungsmittel für Aluminium und Edelstahl verwenden.
Gleitschleifen	Kleine Serienteile, gleichmäßiger Kantenbruch.	Medienzugang, mögliche Verfärbungen, Maßänderungen und anschließende Reinigung berücksichtigen.
Fräsen / Fasen	Hoch beanspruchte oder geometrisch definierte Kanten.	Werkzeugmarken, Sekundärgrat und reproduzierbares Fasen- beziehungsweise Radiusmaß prüfen.
Manuell	Einzelteile und schwer zugängliche Bereiche.	Stark bedienerabhängig; bei kritischen Anforderungen Prüflehre, Grenzmuster oder dokumentierte Vorgaben verwenden.

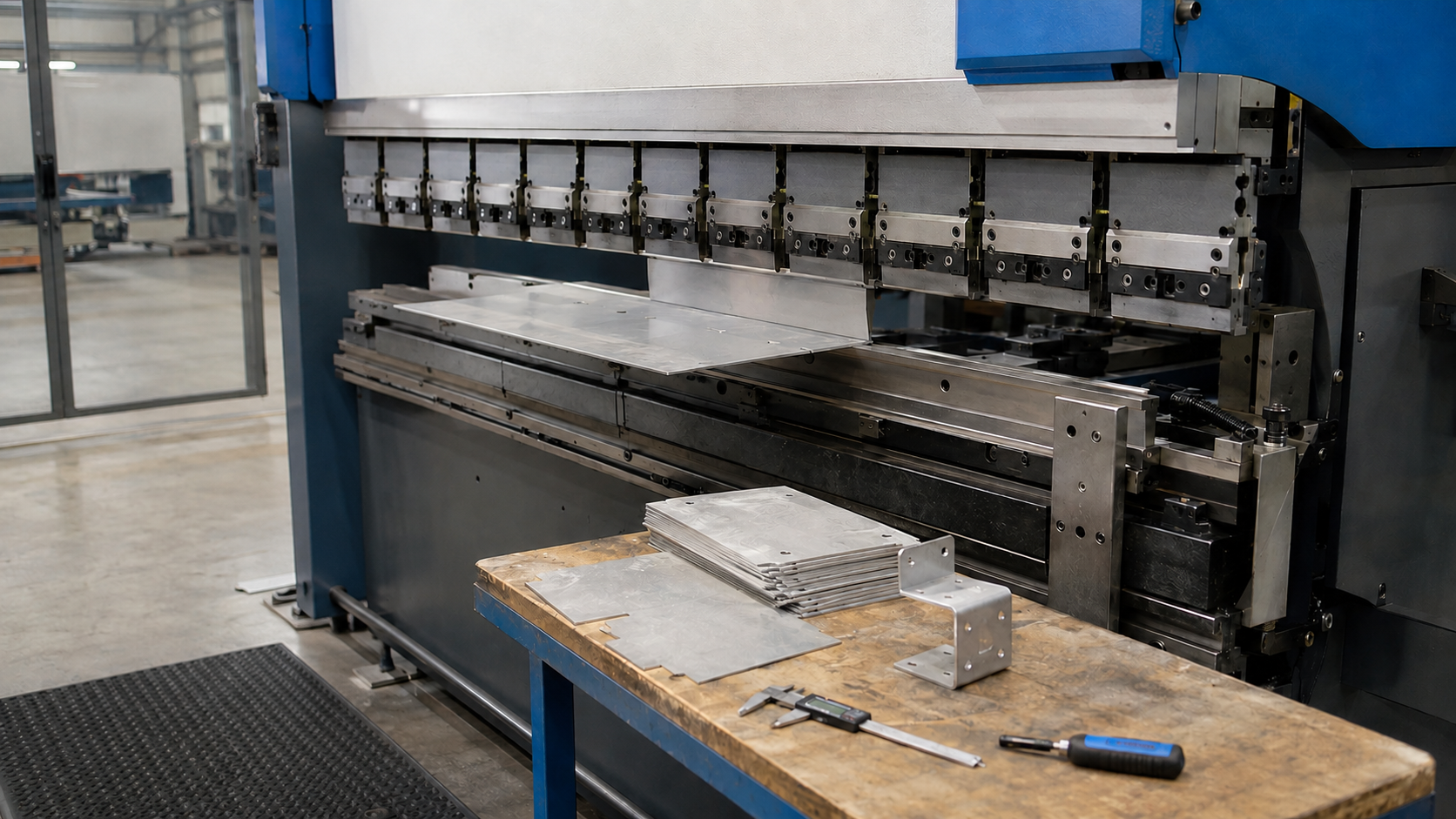

8. Abkanten und Rückfederung beherrschen

Vor dem Rüsten werden Werkstoff, Lieferzustand, Dicke, Biegelinie, Gratseite, Walzrichtung, geforderter Innenradius und Sollwinkel geprüft. Beim Luftbiegen ergibt sich der tatsächlich entstehende Innenradius aus dem Zusammenspiel von V-Öffnung, Stempelgeometrie, Blechdicke, Werkstofffestigkeit, Biegewinkel und Reibbedingungen. Der im CAD definierte Innenradius muss deshalb mit dem realen Werkzeug- und Prozesskonzept abgestimmt sein.

Mit steigender Streckgrenze und zunehmendem Verhältnis von Biegeradius zu Blechdicke nimmt die Rückfederung in der Regel zu. Aluminiumlegierungen, nichtrostende Stähle und hochfeste Stähle können deshalb deutlich größere Winkelkorrekturen erfordern als niedrigfeste unlegierte Stähle.

• Werkzeugzustand, Parallelität, Sauberkeit und korrekte Werkzeugaufnahme prüfen.
• Freigegebenen Stempel und die vorgesehene V-Öffnung einsetzen; zulässige Presskraft und Werkzeugbelastung einhalten.
• Das erste Teil mit den freigegebenen Ausgangsparametern fertigen und Winkel, Schenkelmaße, Biegelinienlage sowie gegebenenfalls Radius messen. Erforderliche Maschinenkorrekturen anschließend kontrolliert und dokumentiert einbringen.
• Maschinenkorrekturen material-, dicke- und werkzeugbezogen dokumentieren und nicht ungeprüft auf ein anderes Materiallos übertragen.
• Biegefolge einhalten und Zwischengeometrie auf Kollision, Verdrehung und sichere Anschlagmöglichkeit prüfen.
• Kritische Aluminiumbiegungen auf Oberflächenrisse, Orangenhaut und lokale Einschnürungen prüfen.

8.1 Gratlage und Walzrichtung

Bei kritischen Biegungen sollte eine grat- beziehungsweise kerbbelastete Schnittkante möglichst nicht auf der maximal gedehnten Biegeaußenseite liegen. Die Biegelinie liegt bei risskritischen Werkstoffen bevorzugt quer zur Walzrichtung. Diese Orientierung muss bereits beim Nesting und beim Kennzeichnen der Zuschnitte sichergestellt werden.

8.2 Biegefolge und Maßkorrektur

Die Biegefolge beeinflusst Werkzeugzugang, Anschlagmöglichkeit, Zwischengeometrie und Maßfortpflanzung. Winkelabweichungen dürfen nicht pauschal über die Abwicklung kompensiert werden. Zunächst ist zu unterscheiden, ob der Fehler aus dem Biegewinkel, der Biegelinienlage, dem realen Radius, der Rückfederung, dem Werkzeug oder einem ungeeigneten Messbezug entsteht.

9. Einpressen, Nieten und Clinchen

Herstellerfreigabe: Für Einpressbefestiger gelten vorrangig die Vorgaben des jeweiligen Herstellers zu Blechdicke, Blechhärte, Lochdurchmesser, Setzkraft sowie Mindestabständen zu Blechkante, benachbarten Befestigern und Biegungen.

• Befestigertyp, Lochdurchmesser, Blechdicke und Werkstoffhärte vor dem Setzen abgleichen.
• Loch gratarm, maßhaltig und ohne unzulässige Aufweitung herstellen; Befestiger rechtwinklig und mit kontrollierter Kraft setzen.
• Einpressbefestiger nicht in bereits stark verformte oder außerhalb der Herstellerfreigabe zu nahe an Biegungen liegende Bereiche setzen.
• Nach dem Setzen je nach Prüfplan Verdrehfestigkeit, Ausdrückkraft, Setzhöhe oder sichtbare Einbettung kontrollieren.
• Bei Kombinationen aus Edelstahl, Aluminium und anderen Metallen Kontaktkorrosion und geeignete Befestigerwerkstoffe beziehungsweise Trennmaßnahmen berücksichtigen.

10. Schweißen von Stahlblech

Dünnblechschweißen erfordert einen kontrollierten Wärmeeintrag. Spalt, Heftung, Nahtfolge, Bauteilspannung, Vorrichtung und Zwischenabkühlung bestimmen Verzug und Nahtqualität. Öl, Zunder und nicht schweißgeeignete Beschichtungen sind im Nahtbereich entsprechend dem qualifizierten Verfahren zu entfernen; bei beschichteten Werkstoffen sind zusätzlich die einschlägigen Arbeitsschutzmaßnahmen zu beachten.

• Heftpunkte so setzen, dass die Bauteile sicher fixiert sind, ohne die Nahtwurzel oder den späteren Nahtverlauf unzulässig zu beeinträchtigen.
• Nähte abschnittsweise, wechselseitig oder symmetrisch ausführen, wenn dies zur Verzugsbegrenzung geeignet ist; unnötige Vollnähte vermeiden.
• Schweißparameter an tatsächliche Blechdicke, Werkstoff, Nahtart und Nahtvorbereitung anpassen.
• Verzug nicht lediglich durch übermäßiges Richten kompensieren; Ursache in Vorrichtung, Nahtfolge, Spalt oder Wärmeeintrag reduzieren.
• Nahtübergänge, Endkrater, Einbrandkerben, Poren, Bindefehler und Durchbrand entsprechend der festgelegten Qualitätsanforderung prüfen.

Normhinweis: Für Unregelmäßigkeiten an Schmelzschweißverbindungen aus Stahl kann DIN EN ISO 5817 in der jeweils aktuellen Ausgabe herangezogen werden. Die Bewertungsgruppen beschreiben Fertigungsqualität; sie ersetzen keinen Festigkeits- oder Gebrauchstauglichkeitsnachweis. Bei qualitätsrelevanten Schweißarbeiten sind gegebenenfalls Schweißanweisungen (WPS) und Verfahrensqualifikationen zu berücksichtigen.

11. Schweißen von Aluminiumblech

Die dichte Aluminiumoxidschicht besitzt einen wesentlich höheren Schmelzpunkt als der Grundwerkstoff. Nahtbereich, Zusatzwerkstoff und Hilfsmittel müssen deshalb sauber, trocken und frei von Fett, Feuchte und Stahlkontamination sein. Wasserstoffeintrag begünstigt Porenbildung. Legierung, Lieferzustand und geforderte Bauteileigenschaften bestimmen Schweißverfahren, Zusatzwerkstoff und zulässige Wärmeeinbringung.

• Oxidschicht und Verunreinigungen unmittelbar vor dem Schweißen mit einem dafür geeigneten Verfahren entfernen; verwendete Edelstahlbürsten ausschließlich für Aluminium einsetzen.
• Separate Werkzeuge und saubere Handschuhe verwenden; gereinigte Flächen bis zum Schweißen vor erneuter Kontamination schützen.
• Wärmeeintrag und Nahtfolge so gering wie für eine sichere Nahtqualität erforderlich halten. Aluminiumbauteile sind aufgrund des hohen Wärmeausdehnungskoeffizienten, der hohen Wärmeleitfähigkeit und der vergleichsweise geringen elastischen Steifigkeit besonders verzugsgefährdet.
• Festigkeitsabfall in der Wärmeeinflusszone insbesondere bei ausscheidungshärtbaren Legierungen berücksichtigen; eine optisch einwandfreie Naht belegt nicht automatisch die geforderte Bauteilfestigkeit.
• Poren, Bindefehler, Heißrisse und Nahtgeometrie entsprechend der festgelegten Qualitätsanforderung prüfen.

Normhinweis: Für Lichtbogenschweißverbindungen aus Aluminium und Aluminiumlegierungen kann DIN EN ISO 10042 in der jeweils aktuellen Ausgabe zur Bewertung von Unregelmäßigkeiten herangezogen werden. Auch hier ist die Bewertungsgruppe von der konstruktiven und qualitätssichernden Anforderung zu trennen.

12. Kleben und Hybridfügen

Klebflächen benötigen eine reproduzierbare Vorbehandlung. Entscheidend sind Reinigen, Aktivieren beziehungsweise Primer, zulässiges Zeitfenster bis zur Verklebung, definierte Klebschichtdicke, Aushärtetemperatur und sichere Fixierung. Eine hohe Anfangshaftung ist kein Lebensdauernachweis.

• Herstellervorgaben für Vorbehandlung, Applikation, offene Zeit und Aushärtung dokumentiert einhalten.
• Klebstoff nicht als unkontrollierten Spaltfüller für geometrisch fehlerhafte Baugruppen verwenden.
• Fügeteile bis zum Erreichen der erforderlichen Handhabungsfestigkeit gegen Verschieben sichern.
• Klebverbindungen möglichst überwiegend auf Schub beanspruchen und Schäl- beziehungsweise Spaltbeanspruchungen konstruktiv minimieren.
• Feuchte, Temperatur, Medienkontakt und Alterung über die vorgesehene Lebensdauer berücksichtigen.
• Bei Hybridverbindungen galvanische Elemente, eingeschlossene Elektrolyte und unkontrollierte Lastaufteilung zwischen Klebung und mechanischem Fügeelement vermeiden.

13. Richten, Endbearbeitung und Oberfläche

Richten verändert Eigenspannungen und kann lokal kaltverfestigen. Es ist kontrolliert und nur innerhalb der für Werkstoff und Geometrie zulässigen Grenzen durchzuführen. Funktionsflächen werden nach verzugsintensiven Schritten endbearbeitet, sofern dies konstruktiv vorgesehen und im Arbeitsplan berücksichtigt ist.

• Vor Lackieren oder Pulverbeschichten Oxide, Zunder, Öl und ungeeignete Schutzfilmreste prozessgerecht entfernen.
• Gewinde, Passungen, Lager-, Dicht-, Kontakt- und Erdungsflächen entsprechend der Zeichnung maskieren oder nachbearbeiten.
• Umformoperationen an Aluminium grundsätzlich vor dem Eloxieren durchführen. Nachträgliches Biegen kann die anodische Oxidschicht durch Rissbildung oder Abplatzungen schädigen.
• Schichtdicke und Einbrenn- beziehungsweise Aushärtetemperatur auf Passungen, Festigkeit und Werkstoffzustand abstimmen.
• Kontaktflächen unterschiedlicher Metalle bei Korrosionsgefahr elektrisch trennen und Fugen gegen Feuchteeintritt abdichten.
• Nach Beschichtungsprozessen funktionskritische Passungen und Gewinde auf Schichtaufbau, Verschmutzung und Beschädigung prüfen.

14. Prüfung und Qualitätssicherung

Prüfebene	Typische Merkmale
Wareneingang	Werkstoff und Lieferzustand, Dicke, Oberfläche, Charge, Zeugnis und gegebenenfalls Walzrichtung.
Zuschnitt	Kontur, Schnittspalt, Rechtwinkligkeit, Grat, Riefen, Einstechpunkt und thermisch beeinflusste Randzonen.
Biegung	Winkel, Schenkelmaße, Radius, Biegelinienlage, Risse, Einschnürungen und Verdrehung.
Fügen	Position, Setzhöhe, Verbindungskraft, Nahtgeometrie, Einbrand, Poren und sonstige Schweißnahtunregelmäßigkeiten sowie Klebspalt.
Oberfläche	Sauberkeit, Schichtdicke, Haftung, Farbe beziehungsweise Glanzgrad, Maskierung und Kontaktflächen.
Endprüfung	Bezugsgerechte Maße, Form- und Lageabweichungen, Lehrenprüfung, Montage- und Funktionsprüfung sowie Dokumentation.

Messungen müssen den in Zeichnung und Prüfplan definierten Zustand abbilden. Dünne Teile dürfen nicht durch ungeeignete Messkraft oder willkürliche Spannung in das Sollmaß gedrückt werden. Bei engen Toleranzen ist neben der Prüfmittelauswahl auch die Eignung des Messsystems zu bewerten.

In der Serienfertigung sind Prüfumfang und Prüfhäufigkeit an Funktionsrisiko und Prozessstabilität anzupassen. Prozessfähigkeitskennwerte wie Cm/Cmk oder Cp/Cpk können hierfür eingesetzt werden, sofern ihre Anwendung, Stichprobengröße und Grenzwerte durch das jeweilige Qualitätskonzept sinnvoll definiert sind. Pauschale Fähigkeitsgrenzwerte ohne Bezug zu Kunden- oder Branchenanforderungen sind zu vermeiden.

15. Typische Fertigungsfehler und Ursachen

Fehler	Wahrscheinliche Ursache	Geeignete Abstellmaßnahme
Riss an Aluminium-Biegung	Harter Lieferzustand, zu kleiner Radius, ungünstige Walzrichtung oder kerbwirksame Schnittkante.	Werkstoff und Zustand prüfen, Schnittkante nachbearbeiten, Radius beziehungsweise Orientierung ändern und seriennahen Biegeversuch durchführen.
Streuender Biegewinkel	Schwankende Werkstoffeigenschaften zwischen Materiallosen, Werkzeugverschleiß, veränderliche Rückfederung oder uneinheitlicher Messbezug.	Material- und Werkzeugdaten trennen, Werkzeugzustand prüfen, Messbezug vereinheitlichen und Korrekturen dokumentieren.
Falsche Lochlage nach dem Biegen	Fehlerhafte Abwicklung oder Biegelinienlage, ungeeignete Kettenbemaßung oder falscher Bezug.	Biegedatensatz validieren, Bezugskonzept prüfen und nur konstruktiv freigegebene Nacharbeit anwenden.
Steckteile klemmen	Blechdicke, Schnittspalt, Grat oder Beschichtungsaufbau nicht ausreichend berücksichtigt.	Teile messen, Entgratprozess prüfen sowie Montage- und Beschichtungszugaben korrigieren.
Verzogene Schweißbaugruppe	Ungeeignete Nahtfolge, zu hoher Wärmeeintrag, Spaltfehler oder unzureichende Vorrichtung.	Nahtkonzept und Reihenfolge optimieren, Vorrichtung verbessern und Wärmeeintrag reduzieren.
Schlechte Lackhaftung an Schnittkante	Oxid, Zunder, Wiedererstarrungsschicht oder Grat nicht ausreichend entfernt beziehungsweise vorbehandelt.	Vorbehandlung und Kantenbearbeitung qualifizieren und reproduzierbar dokumentieren.

16. Praxis-Checkliste für die Fertigungsfreigabe

• Materialidentität, Lieferzustand, Dicke, Charge und Walzrichtung bestätigt?
• Rückverfolgbarkeit nach Zuschnitt für kritische Bauteile sichergestellt?
• Zuschnittprozess, Nestingorientierung, Gratseite, Sichtseite und Einstechpunkte festgelegt?
• Kritische Kanten definiert entgratet beziehungsweise nachbearbeitet?
• Biegewerkzeug, V-Öffnung, Stempel, Presskraft und Biegefolge freigegeben?
• Erstes Teil vollständig gemessen und bei kritischen Werkstoffen auf Risse beziehungsweise Oberflächenschäden geprüft?
• Einpress-, Niet-, Clinch-, Schweiß- und Klebprozesse zugänglich und entsprechend den Anforderungen qualifiziert?
• Schweißanweisungen und gegebenenfalls erforderliche Verfahrensqualifikationen vorhanden?
• Verzug vor Endbearbeitung und Beschichtung berücksichtigt?
• Maskierung, Korrosionsschutz, Kontaktflächen und Beschichtungszugaben eindeutig definiert?
• Messbezug, Prüfmittel, Messsystemeignung, Prüfhäufigkeit und Reaktionsplan festgelegt?
• Korrekturwerte material-, chargen- und werkzeugbezogen dokumentiert?
• Änderungen an Material, Werkzeug, Prozessgas, Zusatzwerkstoff oder Oberflächenprozess hinsichtlich erneuter Freigabe bewertet?

17. Relevante Normen und Regelwerke – Auswahl

Die konkrete Anwendbarkeit hängt von Bauteil, Branche, Vertrag, Sicherheitsanforderung und Fertigungsverfahren ab. Maßgebend ist jeweils die vertraglich beziehungsweise technisch geforderte aktuelle Ausgabe. Die folgende Auswahl dient als fachliche Orientierung und ersetzt keine projektspezifische Normenprüfung.

Regelwerk	Typischer Bezug im Fertigungsprozess
DIN EN ISO 9013	Geometrische Qualität und Toleranzen thermisch geschnittener Flächen.
DIN EN ISO 5817	Bewertung von Unregelmäßigkeiten an Schmelzschweißverbindungen aus Stahl, Nickel, Titan und deren Legierungen.
DIN EN ISO 10042	Bewertung von Unregelmäßigkeiten an Lichtbogenschweißverbindungen aus Aluminium und Aluminiumlegierungen.
DIN EN ISO 15609 (Reihe)	Schweißanweisungen und deren Inhalt, soweit für das jeweilige Verfahren anwendbar.
DIN EN ISO 15614 (Reihe)	Qualifizierung von Schweißverfahren, soweit vertraglich oder normativ erforderlich.
DIN EN ISO 3834 (Reihe)	Qualitätsanforderungen für das Schmelzschweißen metallischer Werkstoffe, insbesondere bei qualitätsrelevanten Schweißkonstruktionen.

Schlussgedanke: Fertigungsgerechte Qualität entsteht nicht durch einen einzelnen „guten“ Prozessschritt, sondern durch eine kontrollierte und dokumentierte Prozesskette. Je enger Toleranzen, höher Beanspruchung oder größer die Serienmenge sind, desto wichtiger werden validierte Prozessdaten, Rückverfolgbarkeit, geeignete Prüfmethoden und ein konsequentes Änderungsmanagement.
