Montagegerechte Konstruktion und Poka Yoke

Kurzantwort

Montagegerechte Konstruktion reduziert unnötige Teile, Richtungswechsel, Suchvorgänge, Justagen und Fehlermöglichkeiten. Bauteile lassen sich eindeutig orientieren, mit zugänglichen Werkzeugen fügen und ohne verdeckte Beschädigung prüfen. Poka Yoke bedeutet Fehlervermeidung: Geometrie oder einfache Einrichtungen verhindern eine falsche Montage oder machen sie unmittelbar sichtbar, statt Fehler erst am Ende auszusortieren.

Montagefolge als Teil der Konstruktion

Die Montage wird im CAD als vollständige Folge betrachtet. Für jeden Schritt werden Fügeweg, Greifraum, Werkzeug, Kraft, Sicht, Zwischenablage und Prüfmöglichkeit geprüft. Ein Bauteil, das geometrisch an seinem Endort Platz findet, ist nicht automatisch montierbar: Es benötigt einen kollisionsfreien Anfahr- und Fügeweg.

Frühe Leitfragen sind:

  • Welche Baugruppen können vormontiert und geprüft werden?
  • In welcher Lage ist die Montage ergonomisch und funktionsgerecht?
  • Welche Verbindung muss später für Wartung lösbar bleiben?
  • Welche Teile tragen nur Montagefunktion und können entfallen?
  • Wann entstehen nicht mehr zugängliche Schrauben, Stecker oder Prüfstellen?

Teilezahl und Varianten reduzieren

Jedes zusätzliche Teil erzeugt Beschaffung, Kennzeichnung, Handhabung, Fügen und mögliche Verwechslung. Funktionsintegration kann Teile reduzieren, darf jedoch Wartung, Fertigung oder Austausch nicht verschlechtern. Eine komplexe Multifunktionskomponente ist nicht automatisch wirtschaftlicher als wenige robuste Standardteile.

Verbindungselemente werden auf sinnvolle Größen, Kopfformen und Werkzeuge standardisiert. Zu viele ähnliche Schraubenlängen erhöhen Verwechslungsrisiko. Eine einzige Schraubenlänge für jede Stelle kann jedoch zu Kollision, unnötiger Masse oder ungeeigneter Klemmlänge führen. Standardisierung folgt daher einer bewusst gepflegten Vorzugsliste.

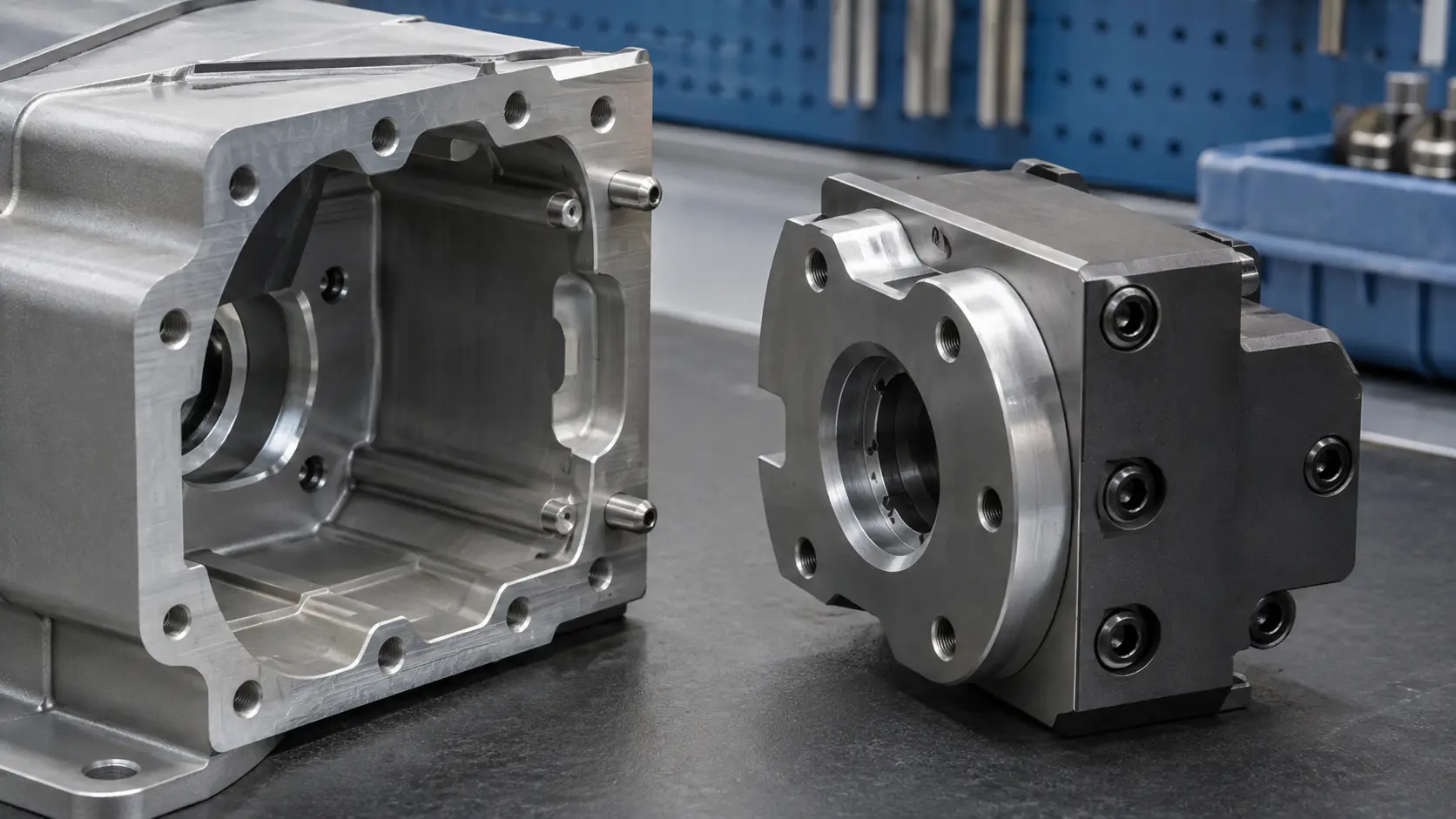

Eindeutige Orientierung

Symmetrische Teile sind leicht herstellbar, können aber falsch herum montiert werden. Eindeutige Geometrie, asymmetrische Lochbilder, Führungsnasen, unterschiedliche Abstände oder kodierte Steckverbinder verhindern Verwechslungen. Die Lösung soll robust gegen Toleranzen, Verschleiß und gewaltsames Fügen sein.

Markierungen und Farben unterstützen, sind aber schwächer als geometrische Fehlervermeidung: Sie können übersehen, verdeckt oder falsch aufgebracht werden. Bei Varianten muss die Kodierung direkt mit der Funktion gekoppelt sein und darf nicht leicht umgangen werden.

Positionieren, Fügen und Spannen

Fügeteile benötigen Einführfasen, ausreichendes Montagespiel und kontrollierte Anlageflächen. Einführhilfen dürfen eine falsche Lage nicht bis kurz vor Ende ermöglichen. Presssitze, Dichtungen und empfindliche Lager werden so montiert, dass Kräfte über die vorgesehenen Flächen laufen.

Schrauben und Muttern müssen angesetzt und mit Werkzeug erreicht werden können. Werkzeugschwenkraum, Reaktionsmoment und Reihenfolge sind zu prüfen. Verdeckte Muttern können durch Käfigmuttern, Einpressmuttern oder konstruktiv gesicherte Gegenhalter ersetzt werden, wenn deren Tragfähigkeit und Prozess geeignet sind.

Poka Yoke richtig einsetzen

Das Lean Enterprise Institute definiert Poka Yoke als Fehlervermeidung durch einfache Einrichtungen, die typische unbeabsichtigte Fehler verhindern, etwa falsche Teile, ausgelassene Teile oder verdrehte Montage. Gute Poka-Yoke-Lösungen wirken an der Fehlerquelle und geben schnell eine eindeutige Rückmeldung.

Es gibt drei Ebenen:

  • Verhindern: Falsches Teil oder falsche Orientierung lässt sich nicht fügen.
  • Erkennen: Sensor, Lehre oder Ablauf erkennt den Fehler unmittelbar.
  • Begrenzen: Ein Fehler kann entstehen, führt aber nicht unkontrolliert zum nächsten Prozess.

Ein Poka Yoke muss selbst geprüft werden. Überkomplizierte Systeme werden im Störfall häufig umgangen. Einfache mechanische Kodierung ist oft robuster als Sensorik, sofern sie die Varianten sicher unterscheidet.

Ergonomie und Sicherheit

Bauteilgewicht, Greifbarkeit, Körperhaltung, scharfe Kanten und notwendige Kräfte werden bewertet. Hebehilfen benötigen definierte Anschlagpunkte und ausreichend Platz. Quetschstellen beim Fügen oder Absenken werden konstruktiv vermieden.

Die Risikobeurteilung nach ISO 12100 umfasst Montage, Einrichtung, Wartung und Störungsbeseitigung. Gespeicherte Energie, Schwerkraftachsen und unerwarteter Anlauf müssen sicher beherrscht werden. Poka Yoke ist kein Ersatz für eine erforderliche Sicherheitsfunktion.

Prüfen während der Montage

Qualität wird möglichst im Prozess erzeugt. Funktionsprüfungen, Drehmomentüberwachung, Anwesenheitskontrolle und eindeutige Endlagen werden dort integriert, wo ein Fehler noch leicht korrigierbar ist. Prüfpunkte müssen zugänglich bleiben und den tatsächlichen Funktionszustand bewerten.

Praxis-Checkliste

  • Montagefolge und Fügewege wurden im CAD und praktisch geprüft.
  • Bauteile sind eindeutig orientierbar und Varianten sicher kodiert.
  • Greif-, Werkzeug- und Sichtzugang sind vorhanden.
  • Montagekräfte laufen über geeignete Funktionsflächen.
  • Verbindungselemente und Werkzeuge sind sinnvoll standardisiert.
  • Poka Yoke verhindert oder erkennt typische Fehler unmittelbar.
  • Hebehilfen, Quetschstellen und Energiezustände sind sicher gestaltet.
  • Funktionsprüfungen erfolgen möglichst früh im Ablauf.
