Stahl- und Aluminiumbleche werkstoff-, biege- und fügegerecht konstruieren und eindeutig dokumentieren
| Konstruktionsgrundsatz: Ein Blechteil ist erst dann vollständig konstruiert, wenn seine Geometrie mit dem vorgesehenen Werkstoff und Lieferzustand, dem realen Werkzeugkonzept, der Biegefolge, dem Fügeverfahren, dem Oberflächenkonzept sowie dem Toleranz- und Prüfkonzept zuverlässig herstellbar ist. |

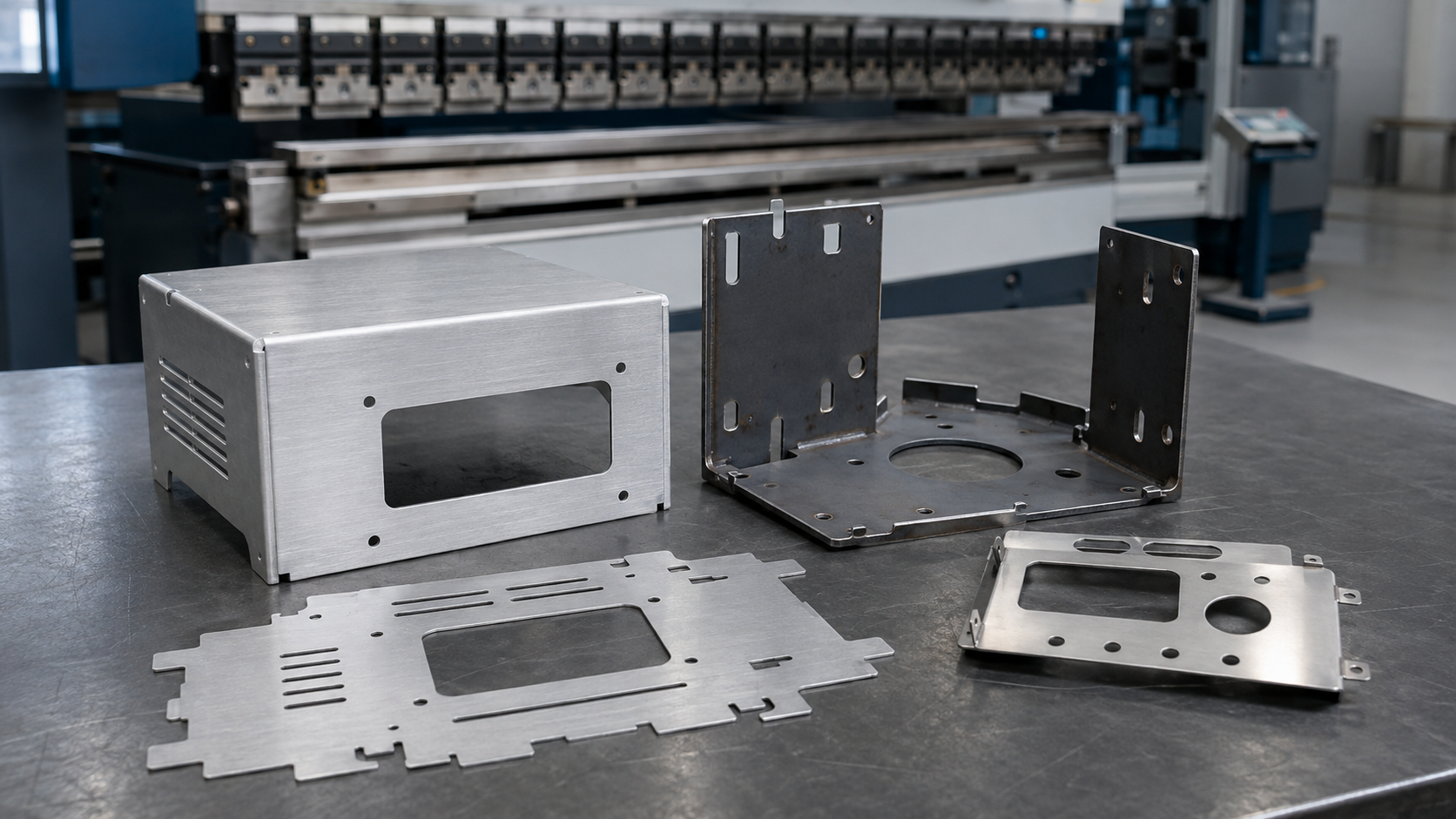

Geltungsbereich. Der Schwerpunkt dieses Beitrags liegt auf geschnittenen oder gestanzten, anschließend abgekanteten Blechteilen sowie daraus aufgebauten Blechbaugruppen. Tiefzieh-, Rollform-, Streckzieh- und andere Sonderumformverfahren werden nur am Rand betrachtet. Die praktische Durchführung der Fertigung – etwa Maschinenwahl, Prozessführung, Rüsten, Schneiden, Entgraten, Abkanten, Fügen und Prüfen – ist Gegenstand eines separaten Fachbeitrags.
1. Anforderungen und Lastpfade festlegen
Am Anfang stehen Funktion, Lasten und Umgebungsbedingungen. Neben Nennlasten sind Stoß- und Schwingbeanspruchungen, Missbrauchslasten, Temperatur, Feuchte, Medienkontakt, Korrosion, gewünschte Lebensdauer und mögliche Versagensfolgen zu berücksichtigen. Dünnwandige Bauteile versagen häufig nicht durch das Überschreiten der Zugfestigkeit, sondern durch lokales Beulen, Knicken, Kerbwirkung, Lochleibung, Ausreißen oder Ermüdung.
- Kräfte möglichst ohne abrupte Richtungs- und Steifigkeitssprünge in die Baugruppe einleiten.
- Punktlasten durch Flansche, Laschen, Dopplungen, Sicken, Rippen oder geeignete Anschlagflächen verteilen.
- Schweißnahtenden, Ausschnitte, scharfe Innenecken und Biegefreistiche aus hoch beanspruchten Zonen heraushalten.
- Steifigkeit, Stabilität und Dauerfestigkeit getrennt betrachten; eine hohe Streckgrenze allein verhindert kein Beulen.
- Montage-, Service-, Transport- und gegebenenfalls Crashlasten als eigenständige Lastfälle berücksichtigen.
2. Werkstoff und Lieferzustand eindeutig auswählen
| Werkstoffgruppe | Konstruktive Stärken | Besondere Grenzen |
| DC01 | Gut kaltumformbarer Stahl für allgemeine Blech- und Umformteile. | Für anspruchsvolle Zieh- und Tiefziehoperationen sind höhere Umformgüten geeigneter; Korrosionsschutz ist in der Regel erforderlich. |
| DC03 / DC04 | Gegenüber DC01 erhöhte Umformreserve; geeignet für anspruchsvollere Zieh- und Umformoperationen. | Festigkeit geringer als bei höherfesten Stählen; Lieferzustand und Oberflächenanforderungen beachten. |
| S235 / S355 | Weit verbreitete Baustähle mit guter Verfügbarkeit und grundsätzlich guter Eignung für geschweißte Konstruktionen. | Biegbarkeit, Zähigkeit und Schweißeignung anhand der konkreten Güte, Dicke und des Lieferzustands beurteilen. |
| Hochfeste Stähle | Gewichtsreduktion durch höhere Festigkeit und dünnere Querschnitte möglich. | Mehr Rückfederung, höhere Presskraft und Werkzeugbelastung sowie teilweise erhöhte Kerbempfindlichkeit; Stabilität bleibt maßgebend. |
| Nichtrostende Stähle | Korrosionsbeständig, zäh und für hochwertige Sichtoberflächen geeignet. | Kaltverfestigung, stärkere Rückfederung und Oberflächenempfindlichkeit; Fremdeisenkontamination vermeiden. |
| EN AW-5005 | Gut korrosionsbeständig, gut umformbar und für dekorative Oberflächen geeignet. | Mechanische Eigenschaften und Biegbarkeit hängen stark vom Zustand ab; für hoch belastete Strukturteile nur bedingt geeignet. |
| EN AW-5754 | Sehr gute Korrosionsbeständigkeit, gute Schweißbarkeit und gute Umformbarkeit; häufig für Blechkonstruktionen eingesetzt. | Zustände wie H111, H22 oder H32 unterscheiden sich deutlich in Festigkeit und Umformreserve. |
| EN AW-5083 | Hohe Festigkeit, gute Schweißbarkeit und gute Beständigkeit in maritimer Umgebung. | Mindestbiegeradien abhängig von Zustand, Dicke und Walzrichtung; Festigkeitsabfall im Wärmeeinflussbereich berücksichtigen. |
| EN AW-6082-T6 | Höhere Festigkeit und gute Zerspanbarkeit. | Im T6-Zustand gegenüber 5xxx-Legierungen deutlich eingeschränkte Biegbarkeit bei kleinen Innenradien; Festigkeitsabfall in der Wärmeeinflusszone. |
| 2xxx / 7xxx Aluminium | Sehr hohe spezifische Festigkeit. | Je nach Legierung und Zustand begrenzte Umform- und Schweißbarkeit; Korrosion, Spannungsrisskorrosion und Rissneigung projektbezogen prüfen. |
| Wichtig bei Aluminium: Aluminium ist keine einheitliche Werkstoffgruppe. Legierung und Zustand müssen immer gemeinsam angegeben werden. EN AW-5754-H22 und EN AW-6082-T6 dürfen konstruktiv nicht mit demselben Mindestbiegeradius behandelt werden. |
3. Steifigkeit und Stabilität dünnwandiger Teile
Der Elastizitätsmodul typischer Aluminiumlegierungen liegt bei etwa einem Drittel desjenigen von Stahl. Bei identischer Geometrie besitzt ein Aluminiumbauteil deshalb nur ungefähr ein Drittel der elastischen Biegesteifigkeit eines vergleichbaren Stahlbauteils. Das geringere Gewicht von Aluminium lässt sich konstruktiv vor allem dann sinnvoll nutzen, wenn Querschnittshöhe und Querschnittsform entsprechend angepasst werden.
- Abkantungen, Sicken und geschlossene Querschnitte erhöhen das Flächenträgheitsmoment wesentlich wirksamer als geringe Erhöhungen der Blechdicke.
- Große ebene Felder durch Sicken, Kanten, Wölbungen oder Rippen gegen Flächenbeulen stabilisieren.
- Bördelungen und Umschläge verbessern Kantensteifigkeit und Kantenschutz, erfordern jedoch ausreichende Duktilität und Werkzeugraum.
- Lokale Beulfelder zwischen Verbindungspunkten gesondert prüfen; eine steife Randkante verhindert nicht automatisch das Beulen der Fläche.
- Dopplungen und Verstärkungen möglichst mit weichen Steifigkeitsübergängen auslaufen lassen; abrupte Steifigkeitssprünge fördern Spannungsspitzen und Ermüdungsrisse.
4. Biegegeometrie fertigungsgerecht konstruieren
4.1 Innenradius und Mindestbiegeradius
Der im CAD definierte Innenradius muss mit dem vorgesehenen Biegeverfahren und dem realen Werkzeugsatz erreichbar sein. Beim Luftbiegen entsteht der resultierende Innenradius aus dem Zusammenspiel von Matrizenöffnung, Stempelradius, Blechdicke, Werkstofffestigkeit, Biegewinkel und Reibbedingungen. Er entspricht deshalb nicht zwangsläufig dem Stempelspitzenradius. Der kleinste rissfrei herstellbare Radius hängt insbesondere von Legierung beziehungsweise Stahlgüte, Lieferzustand, Dicke, Walzrichtung, Kantenqualität und Biegewinkel ab.
| Einfluss | Typische Folge | Konstruktive Maßnahme |
| Höhere Festigkeit oder Härte | Mehr Rückfederung, geringere Umformreserve, höhere erforderliche Biegekraft. | Innenradius vergrößern, Werkzeugdaten prüfen und bei kritischen Teilen Biegeversuch vorsehen. |
| Biegelinie parallel zur Walzrichtung | Bei vielen Werkstoffen erhöhte Rissneigung. | Kritische Biegelinie möglichst quer zur Walzrichtung orientieren oder Radius vergrößern. |
| Raue oder thermisch geschnittene Kante auf der Zugseite | Kerben und Aufhärtungen können einen Anriss begünstigen. | Grat- und Schnittkantenlage berücksichtigen; kritische Kanten nacharbeiten oder anders orientieren. |
| Kleine Innenradien und große Umformwinkel | Hohe Dehnung der äußeren Faser. | Größeren Radius oder einen geeigneteren Werkstoff beziehungsweise Lieferzustand wählen. |
| Mehrere Biegungen in unterschiedlichen Richtungen | Walzrichtung kann nicht für alle Biegungen optimal liegen. | Kritischste Biegung priorisieren; übrige Radien und Umformreserven entsprechend anpassen. |
4.2 Mindestschenkellänge und Werkzeugraum
Ein kurzer Schenkel muss während des Biegens sicher auf den Matrizenschultern aufliegen und zugleich vom Hinteranschlag beziehungsweise einer geeigneten Biegehilfe zuverlässig positioniert werden können. Für konventionelle 90°-Luftbiegewerkzeuge liegt die erforderliche Mindestschenkellänge je nach Werkzeuggeometrie häufig in einer Größenordnung von etwa 0,7 bis 0,8 · V. Einzelne Werkzeugtabellen lassen sich näherungsweise auch mit b_min ≈ V/2 + r_i beschreiben. Verbindlich sind jedoch ausschließlich die konkreten Stempel- und Matrizendaten sowie die Maschinen- und Werkzeugtabellen des Fertigers.
- Hohe U- und Z-Profile auf Kollisionen mit Stempelhalter, Matrize und bereits gebogenen Schenkeln prüfen.
- Rückkantungen und weitgehend geschlossene Gehäuse nur mit nachgewiesenem Werkzeug-, Bauteil- und Entnahmeweg vorsehen.
- Sehr kurze Laschen gegebenenfalls verlängern, über Hilfsstege anbinden und nach dem Biegen trennen oder ein alternatives Biegeverfahren wählen.
- Biegefolge bereits im CAD simulieren; ein geometrisch korrektes Endteil kann in der vorgesehenen Reihenfolge dennoch unherstellbar sein.
4.2.1 Orientierungswerte für die Mindestschenkellänge
Die folgende Tabelle dient ausschließlich der konstruktiven Vorplanung für eine 90°-Kantung im konventionellen Luftbiegeverfahren mit Standard-V-Matrize und niedrig- bis normalfestem Stahl. Als Planungsansatz wird eine V-Öffnung von ungefähr V = 8 · s verwendet. Die angegebenen Mindestschenkellängen entsprechen praxisnahen Orientierungswerten und sind auf gebräuchliche Maße aufgerundet.
| Blechdicke s | Planungswert V-Öffnung | Typischer resultierender Innenradius r_i* | Überschlägige Mindestschenkellänge b_min* |
| 0,5 mm | 4 mm | ca. 0,5–0,8 mm | ca. 3 mm |
| 0,8 mm | 6 mm | ca. 0,8–1,2 mm | ca. 4,5 mm |
| 1,0 mm | 8 mm | ca. 1,0–1,5 mm | ca. 5,5 mm |
| 1,5 mm | 12 mm | ca. 1,5–2,2 mm | ca. 8 mm |
| 2,0 mm | 16 mm | ca. 2,0–3,0 mm | ca. 11 mm |
| 2,5 mm | 20 mm | ca. 2,5–3,8 mm | ca. 14 mm |
| 3,0 mm | 24 mm | ca. 3,0–4,5 mm | ca. 16,5 mm |
| 4,0 mm | 32 mm | ca. 4,0–6,0 mm | ca. 22 mm |
| 5,0 mm | 40 mm | ca. 5,0–7,5 mm | ca. 27,5 mm |
| 6,0 mm | 48–50 mm | ca. 6,0–9,0 mm | ca. 33–34 mm |
| Keine Freigabewerte: Der tatsächlich entstehende Innenradius und die erforderliche Mindestschenkellänge hängen von Werkstoff, Festigkeit, Legierung und Zustand, Blechdickentoleranz, Biegewinkel, Stempel, V-Matrize und Biegeverfahren ab. Aluminium, nichtrostende und hochfeste Stähle können größere V-Öffnungen und Biegeradien erfordern. Für die Fertigungsfreigabe gelten die Werkzeugdaten des Fertigers beziehungsweise ein Biegeversuch mit dem vorgesehenen Serienmaterial. |
4.3 Rückfederung konstruktiv berücksichtigen
Nach dem Entlasten federt ein gebogenes Blech elastisch zurück. Das Ausmaß der Rückfederung steigt typischerweise mit höherer Werkstofffestigkeit, größerem Verhältnis von Innenradius zu Blechdicke und geringerem Elastizitätsmodul. Aluminium und hochfeste Stähle können daher deutlich stärker zurückfedern als weiche Tiefziehstähle. Die erforderliche Überbiegung beziehungsweise Werkzeugkorrektur ist prozessabhängig und darf nicht pauschal in die Bauteilgeometrie „hineinkonstruiert“ werden.
- Winkeltoleranzen nur so eng festlegen, wie es Funktion und Prozessfähigkeit erfordern.
- Bei Serienbauteilen reale Rückfederungswerte über Werkzeugsätze, Biegedatenbanken oder Musterteile validieren.
- Bei asymmetrischen Querschnitten, kurzen Schenkeln und wechselnden Biegerichtungen mit zusätzlicher Streuung rechnen.
- Konstruktion, Arbeitsvorbereitung und Fertigung müssen mit demselben freigegebenen Biegedatensatz arbeiten.
4.4 Abwicklung, K-Faktor und Biegezugabe
Die neutrale Faser liegt beim plastischen Biegen nicht in der geometrischen Blechmitte. Für die Blechdicke s, den Innenradius r, den Biegewinkel α und den K-Faktor k kann die Biegezugabe beispielsweise mit folgender Beziehung beschrieben werden:
BA = (π / 180) · α · (r + k · s)
Der K-Faktor ist kein universeller Werkstoffwert. Er hängt unter anderem vom Verhältnis r/s, vom Werkzeug, vom Biegeverfahren, von Reibung, Werkstoff und Umformgrad ab. Für Konstruktion, Abwicklung und Fertigung sollte deshalb ein einheitlicher, anhand realer Werkzeug- und Werkstoffdaten beziehungsweise durch Biegeversuche validierter Biegedatensatz verwendet werden.
| CAD-Regel: Abwicklungen dürfen nicht mit ungeprüften Standardwerten freigegeben werden. Bei wiederkehrenden Werkstoffen und Werkzeugkombinationen lohnt sich eine betriebsintern gepflegte Biegetabelle beziehungsweise Biegedatenbank. |
5. Walzrichtung, Gratseite und Oberflächenrichtung
Die Walzrichtung beeinflusst die Umformbarkeit und bei hoch beanspruchten Teilen auch die Dauerfestigkeit. Kritische Biegelinien werden deshalb bevorzugt quer zur Walzrichtung angeordnet. Bei gebürsteten oder geschliffenen Sichtflächen bestimmt die Schliff- beziehungsweise Bürstrichtung zusätzlich das Erscheinungsbild. Sind diese Anforderungen funktional oder optisch relevant, müssen sie in Zeichnung und Verschachtelungsdaten eindeutig enthalten sein.
- Grat- und Schnittkantenlage bei kritischen Biegungen berücksichtigen; kerbwirksame Schnittkanten auf der Zugseite möglichst vermeiden oder nacharbeiten.
- Bei Sichtteilen die Oberflächenrichtung bereits bei der Zuschnittverschachtelung berücksichtigen.
- Bei mehreren kritischen Biegungen mit unterschiedlichen Richtungen die ungünstigste Biegung konstruktiv priorisieren.
6. Biegefreistiche, Ecken und Ausschnitte
Ohne geeignete Freistiche treffen Stauch- und Dehnzonen auf Ausschnitte oder benachbarte Biegungen. Die Folge können Einrisse, Materialaufwurf, Verzug und undefinierte Ecken sein. Freistiche müssen die Biegezone zuverlässig entlasten und sollten kerbarm, beispielsweise mit verrundetem Ende, auslaufen.
- Als konstruktiver Ausgangspunkt Freistichbreiten mindestens in der Größenordnung der Blechdicke und eine Länge bis hinter die Biegetangente vorsehen; endgültige Geometrie werkzeugbezogen festlegen.
- Keine scharf auslaufenden Rechteckschlitze in zyklisch belasteten Bereichen; Langloch-, Tropfen- oder Radiusenden bevorzugen.
- Löcher, Durchzüge und Einpressbefestiger aus der Umformzone heraushalten oder – falls technisch sinnvoll – erst nach dem Biegen herstellen beziehungsweise setzen.
- Ausschnitte nicht unmittelbar an Schweißnahtenden oder hoch belasteten Biegekanten platzieren.
- Eckspalt und Gehrung bei Gehäusen bewusst definieren; nominal geschlossene CAD-Ecken sind fertigungstechnisch nicht automatisch spaltfrei.
7. Verzapungen und selbstpositionierende Baugruppen
Zapfen, Stecklaschen und Schlitze erleichtern die Positionierung von Blechteilen und können den Vorrichtungsaufwand deutlich reduzieren. Sie dürfen jedoch nur dann zur Lastübertragung herangezogen werden, wenn Restquerschnitt, Lochleibung, Kerbwirkung und gegebenenfalls Ermüdung nachgewiesen sind. Häufig dienen solche Elemente primär als Montage- und Positionierhilfe; die eigentliche Lastübertragung erfolgt über Schweißnaht, Schraube, Niet oder eine definierte Anlagefläche.
| Konstruktionsmerkmal | Fachgerechte Auslegung |
| Schlitzbreite | Reale Dicken-, Schnitt- und Beschichtungstoleranzen sowie das erforderliche Montagespiel berücksichtigen. |
| Zapfengeometrie | Einführschrägen, verrundete Übergänge und ausreichenden Restquerschnitt vorsehen. |
| Poka-Yoke | Zapfen asymmetrisch oder unterschiedlich breit anordnen, damit Fehlmontagen konstruktiv ausgeschlossen werden. |
| Innenkontur | Bei gefrästen Innenkonturen den Werkzeugradius berücksichtigen; Dog-Bone-Freistiche nur dort vorsehen, wo eine vollständig einschiebbare rechtwinklige Gegenkontur dies erfordert. |
| Lastpfad | Lasten über Anschlagflächen und die vorgesehene Verbindung führen; schmale Zapfen nicht ungeprüft als primär lasttragendes Element ansetzen. |
| Montageweg | Einsteckrichtung, Drehweg, Bauraum und späteren Schweiß- beziehungsweise Werkzeugzugang bereits in der Konstruktion nachweisen. |
8. Bohrungen, Gewinde und Befestigungselemente
- Rand- und Lochabstände aus den Nachweisen gegen Lochleibung, Ausreißen und Versagen des Nettoquerschnitts sowie aus Werkzeug- und Montageanforderungen ableiten.
- Gewinde in dünnem Blech nur bei ausreichender tragender Gewindelänge vorsehen; alternativ Durchzüge, Einpressmuttern, Schweißmuttern, Käfigmuttern oder Blindnietmuttern verwenden.
- Einpressbefestiger benötigen eine zum Befestigertyp passende Blechhärte und ausreichenden Abstand zu Kanten, Ausschnitten und Biegungen.
- Schraubenvorspannung darf dünne Flansche nicht unzulässig einziehen oder lokal beulen; Lasten gegebenenfalls durch Sicken, Hülsen, Scheiben oder lokale Verstärkungen verteilen.
- Bohrungen in Passbaugruppen von funktionalen Bezugsflächen aus tolerieren und nicht unabhängig von den relevanten Biegungen bemaßen.
9. Fügestellen konstruktiv auslegen
9.1 Schweißen
Nahtlänge und Nahtlage folgen dem Lastpfad. Unnötig lange Schweißnähte erhöhen Wärmeeintrag, Eigenspannungen und Verzug, ohne die Lebensdauer zwangsläufig zu verbessern. Nahtenden wirken kerbähnlich und sollten nicht in Bereichen hoher Spannungskonzentration liegen. Bei aushärtbaren Aluminiumlegierungen ist die reduzierte Festigkeit der Wärmeeinflusszone bei der Bemessung zu berücksichtigen.
9.2 Schrauben, Nieten, Clinchen und Kleben
Mechanische Verbindungen erfordern – abhängig vom Lastfall – Nachweise gegen Lochleibung, Ausreißen, Gleiten, Setzen und Ermüdung. Klebverbindungen sind konstruktiv vorzugsweise überwiegend auf Schub zu beanspruchen; Schäl- und Spaltbeanspruchungen sind möglichst zu vermeiden. Erforderlich sind eine definierte Überlappungsgeometrie, Klebschichtdicke, geeignete Oberflächenvorbehandlung sowie eine auf Werkstoff und Umgebungsbedingungen abgestimmte Klebstoffauswahl. Hybridverbindungen können Montage sichern und Lasten verteilen, benötigen jedoch ein abgestimmtes Korrosions- und Prozesskonzept.
10. Korrosions- und Oberflächenkonzept
- Wasser-, Schmutz- und Kondensattaschen vermeiden; Ablauf- und Belüftungsmöglichkeiten konstruktiv vorsehen.
- Aluminium und Stahl bei möglichem Elektrolytkontakt elektrisch trennen und Fugen beziehungsweise Kontaktstellen gegen Feuchtigkeit abdichten.
- Beschichtungsdicken bei Steckpassungen, Gewinden, Erdungsflächen, Dichtflächen und Einpresssitzen berücksichtigen.
- Aluminiumteile in der Regel vor dem Eloxieren biegen; die anodische Oxidschicht ist nur begrenzt umformbar und kann beim nachträglichen Biegen reißen.
- Bei Feuerverzinkung geschlossene Hohlräume mit prozessgerechten Entlüftungs- und Ablauföffnungen auslegen und die konstruktiven Vorgaben des Verzinkers berücksichtigen.
11. Toleranzkonzept und funktionsgerechte Bemaßung
Die Maß- und Winkelstreuung von Biegeteilen unterscheidet sich deutlich von spanend gefertigten Bauteilen. Dicken- und Festigkeitstoleranz, Biegelinienlage, Winkel, Radius und Rückfederung wirken gemeinsam auf das Endmaß. Funktionsmaße werden deshalb von stabilen und prüfbaren Bezugsflächen aus definiert. Kettenmaße über mehrere Biegungen sind nach Möglichkeit zu vermeiden oder durch eine vollständige Toleranzrechnung abzusichern.
- Nur funktionsrelevante Maße eng tolerieren.
- Messzustand eindeutig definieren: freier Zustand, gespannt oder montiert.
- Form- und Lagetoleranzen auf ein funktionsgerechtes Bezugssystem beziehen.
- Winkel- und Schenkelmaß nicht gleichzeitig unnötig eng festlegen; dadurch kann eine schwer erfüllbare Doppelanforderung entstehen.
- Bei Schweißbaugruppen Rohbautoleranz, Schweißverzug, Richtzustand und gegebenenfalls spanende Endbearbeitung getrennt betrachten.
12. Zeichnung und Fertigungsdatensatz vollständig machen
| Angabe | Erforderlicher Inhalt |
| Werkstoff | Normbezeichnung, Werkstoffnummer beziehungsweise Legierung, Lieferzustand, Dicke, Oberfläche und gegebenenfalls Zeugnisanforderung. |
| Richtung | Walzrichtung, Bürst- beziehungsweise Schliffrichtung und Gratseite, soweit funktional oder optisch relevant. |
| Biegungen | Innenradius, Winkel, funktionsrelevante Schenkelmaße, gegebenenfalls notwendige Biegefolge und kritische Kanten. |
| Kanten | Gratfreiheit, Kantenbruch, Radius oder Fase sowie besondere Anforderungen aus Dauerfestigkeit, Dichtheit oder Montage. |
| Fügen | Schweißnahtsymbolik, Verbindungselemente, Montagezugang, gegebenenfalls Zusatzwerkstoff und Qualitätsanforderungen. |
| Oberfläche | Vorbehandlung, Beschichtungssystem, Schichtdicke, Farbe beziehungsweise Glanzgrad und maskierte Kontaktflächen. |
| Prüfung | Funktionsmaße, Bezugssystem, Lehrenkonzept, Erstmusteranforderungen und gegebenenfalls besondere Riss- oder Oberflächenprüfungen. |
13. Konstruktionsprüfung vor der Freigabe
- Ist der Werkstoff einschließlich Lieferzustand und Oberflächenzustand eindeutig spezifiziert und real beschaffbar?
- Sind alle Innenradien, V-Öffnungen und Mindestschenkellängen mit den vorgesehenen Werkzeugdaten vereinbar?
- Ist die vollständige Biegefolge kollisionsfrei und ist das Bauteil nach jeder Biegung noch handhabbar und entnehmbar?
- Sind Walzrichtung, Gratseite, Schnittkantenqualität und kritische Zugseiten berücksichtigt?
- Sind Biegefreistiche, Eckausbildungen sowie Loch- und Randabstände ausreichend?
- Sind Verzapungen toleriert, montierbar und nicht ungeprüft als primär lasttragende Elemente angesetzt?
- Sind Lastpfad, Schweißnahtenden, Wärmeeinfluss, Korrosion und Oberflächenbeschichtung konstruktiv gelöst?
- Sind Funktionsmaße eindeutig prüfbar und durch ein tragfähiges Bezugssystem und eine belastbare Toleranzkette abgesichert?
- Arbeiten CAD-Abwicklung, Arbeitsvorbereitung und Fertigung mit denselben validierten Biege- und Werkzeugdaten?
14. Praxisfazit
Fertigungsgerechte Blechkonstruktion entsteht nicht durch einzelne Faustregeln, sondern durch das abgestimmte Zusammenspiel von Funktion, Werkstoff, Geometrie, Werkzeugen, Biegefolge, Verbindungstechnik, Oberfläche und Toleranzkonzept. Besonders bei Biegeradien, Mindestschenkellängen, Rückfederung und Abwicklung dürfen allgemeine Richtwerte nur der Vorplanung dienen. Die belastbare Freigabe erfolgt auf Basis konkreter Werkstoff- und Werkzeugdaten sowie – bei kritischen oder serienrelevanten Bauteilen – durch validierte Muster- beziehungsweise Biegeversuche.
