CNC-fräsgerechte Bauteilkonstruktion

Kurzantwort

CNC-fräsgerechte Konstruktion reduziert Aufspannungen, Werkzeugauskragung, schwer zugängliche Geometrien und unnötig enge Anforderungen. Funktionsflächen werden möglichst aus stabilen Bezügen und in wenigen Aufspannungen erzeugt. Innenradien, Taschentiefe, Wanddicke, Bohrungszugang, Entgratung und Prüfung richten sich nach realen Werkzeugen, Maschine, Werkstoff und Stückzahl.

Prozesskette statt Einzeloperation betrachten

Ein Frästeil entsteht aus Rohmaterial, Zuschnitt, Aufspannung, Schruppen, Zwischenentspannung, Schlichten, Entgraten, Reinigen, Oberflächenbehandlung und Prüfung. Schon die Rohteilform beeinflusst Materialabtrag, Eigenspannungsfreisetzung und Spannmöglichkeit. Bei stark asymmetrischem Abtrag kann sich ein zuvor gerades Halbzeug verziehen.

Konstruktion und Arbeitsvorbereitung klären frühzeitig:

  • verfügbare Maschinenachsen und Arbeitsräume,
  • Spannmittel und Rohteilzugaben,
  • zugängliche Werkzeugrichtungen,
  • kritische Toleranzen und Bezugsflächen,
  • Wärmebehandlung und Beschichtung,
  • Stückzahl und Wiederholbedarf.

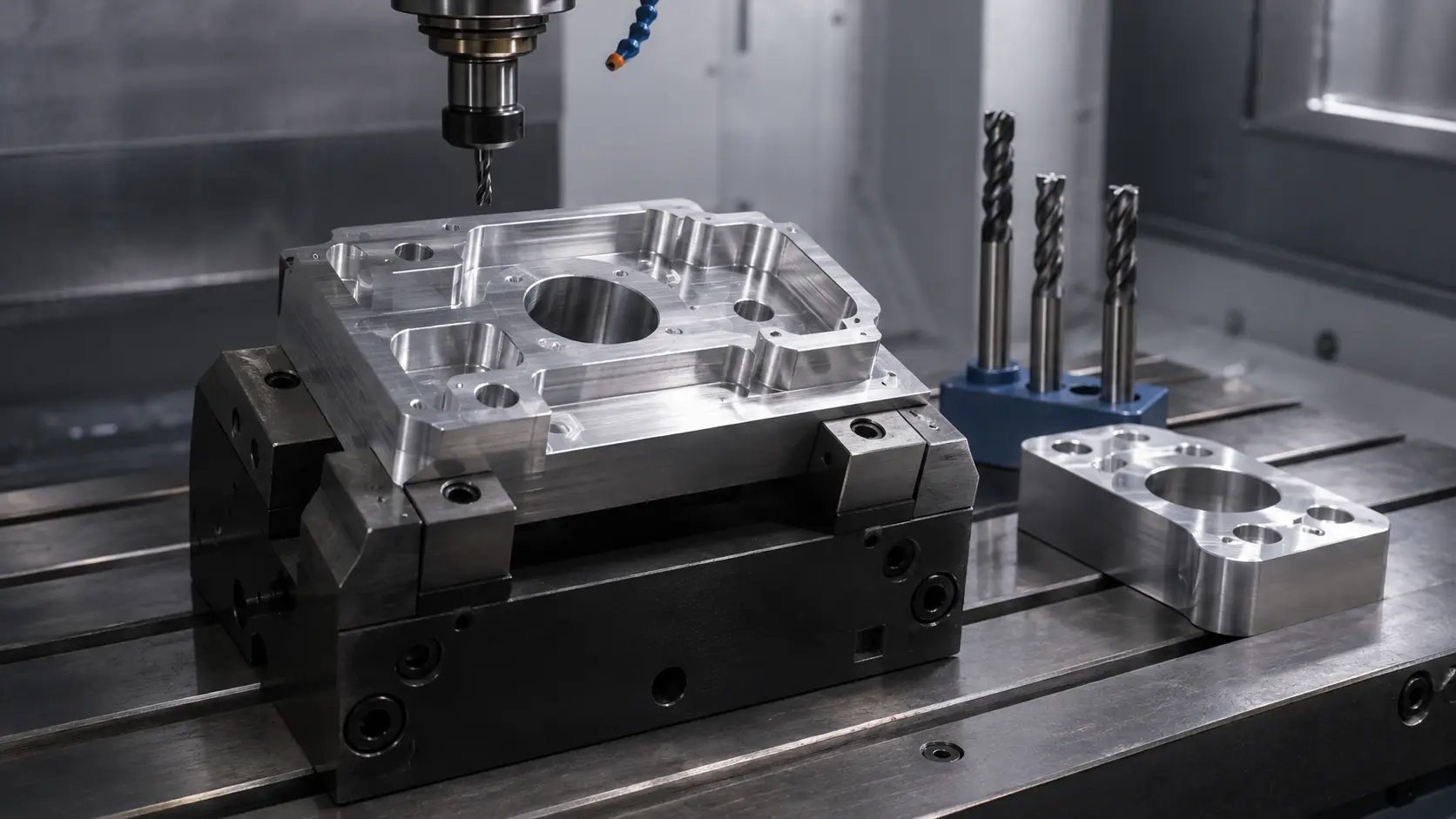

Aufspannungen minimieren und Bezüge erhalten

Jede neue Aufspannung erzeugt Rüstzeit und eine zusätzliche Lageabweichung. Funktionsmerkmale mit engem Bezug zueinander werden daher möglichst in derselben stabilen Aufspannung gefertigt. Das bedeutet nicht, zwanghaft einseitig zu konstruieren; eine zweite Aufspannung kann wirtschaftlicher sein als überlange Werkzeuge oder komplexe Winkelköpfe.

Spannflächen müssen ausreichend groß und zugänglich bleiben. Rohteilstege, Spannlaschen oder konstruktive Opferbereiche können sinnvoll sein und werden nach der Bearbeitung entfernt. Werden Präzisionsflächen als spätere Bezüge benötigt, ist ihre Fertigungs- und Prüf Reihenfolge festzulegen.

Innenradien und Werkzeugdurchmesser

Rotierende Fräser erzeugen in ebenen Taschen keine scharfkantigen Innenkonturen. Kleine Innenradien verlangen kleine Werkzeuge, erhöhen Bearbeitungszeit und können bei tiefen Konturen die Werkzeugauskragung verschlechtern. Ein größerer Radius erlaubt steifere Werkzeuge und günstigere Eingriffsbedingungen.

Sandvik weist darauf hin, dass Innenkanten besondere Werkzeug-Eingriffsverhältnisse erzeugen. Restmaterial kann einen kleineren Fräser oder eine zusätzliche Restmaterialbearbeitung erfordern. Für die Konstruktion folgt daraus: Innenradien nur so klein wie funktional nötig wählen und Radiuswechsel vermeiden, die zusätzliche Werkzeuge ohne Funktionsnutzen verlangen.

Taschen, Schlitze und tiefe Konturen

Tiefe schmale Taschen verschlechtern Spanabfuhr, Kühlschmierstoffzugang und Werkzeugsteifigkeit. Sandvik beschreibt lange Auskragungen als Ursache von Auslenkung und Vibration; bei Kavitäten können Rampen-, Trochoidal- oder Tauchfrässtrategien eingesetzt werden. Diese Strategien erweitern die Herstellbarkeit, beseitigen aber nicht die konstruktive Empfindlichkeit.

Schlitze sollten nach Möglichkeit zu Standardwerkzeugen passen und offenen Spanabfluss ermöglichen. Querbohrungen, rückseitige Senkungen und Hinterschneidungen verursachen zusätzliche Richtungen oder Sonderwerkzeuge. Ist eine Hinterschneidung funktional notwendig, müssen Werkzeugzugang und Prüfverfahren konkret abgestimmt werden.

Dünne Wände und nachgiebige Bereiche

Dünne Wände weichen unter Schnitt- und Spannkräften aus. Das kann Maßfehler, Rattern und Oberflächenprobleme verursachen. Gleichmäßige Wandstärken, Rippen, verrundete Übergänge und ein abgestimmter Bearbeitungsablauf verbessern die Stabilität. Eine sehr steife Rohteilgeometrie kann während des Materialabtrags zunehmend nachgiebig werden; deshalb ist die Reihenfolge von Schruppen und Schlichten wichtig.

Pauschale Mindestwanddicken sind unseriös, weil Werkstoff, Höhe, Werkzeug, Aufspannung, Toleranz und Stückzahl zusammenwirken. Kritische Wände werden mit dem Fertiger bewertet oder durch Muster abgesichert.

Bohrungen und Gewinde

Bohrungen benötigen geraden Werkzeugzugang und ausreichenden Spanraum. Sehr tiefe Bohrungen erfordern geeignete Werkzeuge, Kühlung und Prozessüberwachung. Querbohrungen erzeugen Grate an schwer zugänglichen Austritten. Gewindegrund, Anschnitt, Auslauf und nutzbare Einschraubtiefe sind zu unterscheiden; ein Gewinde bis zum geometrischen Sacklochgrund ist nicht realistisch.

Gewindegrößen werden nach Last, Werkstoff, Montage und Werkzeugstandard gewählt. Eine Vielzahl ähnlicher Gewinde und Senkungen erhöht Werkzeugwechsel, Verwechslungsrisiko und Prüfaufwand. Standardisierung hilft, darf aber keine unterdimensionierte Verbindung erzeugen.

Toleranzen und Oberflächen

Enge Toleranzen werden auf funktionale Merkmale begrenzt. Eine allgemeine hohe Genauigkeit für das gesamte Bauteil erhöht Bearbeitungs- und Prüfaufwand. Parallelität, Rechtwinkligkeit, Position und Profil werden über funktionale Bezüge spezifiziert. Oberflächenanforderungen richten sich nach Dichtung, Lagerung, Reibung oder Optik und nicht nach pauschaler „Feinheit“.

Entgratung und Kanten werden definiert. Unzugängliche Innenkanten, kreuzende Bohrungen und Mikrograte können die Reinigung oder Montage gefährden. Wenn eine Kante dichtet, führt oder als Anschlag dient, erhält sie eine konkrete Kantenanforderung.

Praxis-Checkliste

  • Rohteil, Spannflächen und Bearbeitungsfolge sind vorstellbar.
  • Funktionsmerkmale liegen möglichst in gemeinsamen Aufspannungen.
  • Innenradien und Taschentiefen passen zu steifen Werkzeugen.
  • Hinterschneidungen und rückseitige Merkmale sind begründet.
  • Dünne Wände werden nicht durch Spann- oder Schnittkräfte unzulässig verformt.
  • Bohrungen, Gewinde und Entgratung sind zugänglich.
  • Toleranzen, Oberflächen und Prüfbezüge sind funktional begründet.
